G.657A2 Om4 Single Mode Fiber Bend Jaringan Akses Kabel Serat Tidak Sensitif

Name: G.657A2 Om4 Single Mode Fiber Bend Jaringan Akses Kabel Serat Tidak Sensitif
Brand: TC Smart Systems Group
SKU: Singlemode G.657A2
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: TC

Nomor model: Singlemode G.657A2

Ketentuan Pembayaran & Pengiriman

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                1322 nm om4 serat mode tunggal, 0.8dB om4 serat mode tunggal, 1322 nm tikungan kabel serat tidak sensitif


Mini. Tekuk jari -jari:	7,5 mm	Panjang gelombang:	1260 nm hingga 1625 nm
Maks serat tunggal. Nilai:	0,2 ps/√km	Panjang Gelombang Dispersi Nol:	1300-1322 nm
Diameter Kelongsong:	125 ± 0,7 μm	Diameter Lapisan:	245 ± 5 μm
Pelapisan non-sirkularitas:	≤ 3,0 %	Gelar Warp:	≥4 m

Mini. Tekuk jari -jari:	7,5 mm
Panjang gelombang:	1260 nm hingga 1625 nm
Maks serat tunggal. Nilai:	0,2 ps/√km
Panjang Gelombang Dispersi Nol:	1300-1322 nm
Diameter Kelongsong:	125 ± 0,7 μm
Diameter Lapisan:	245 ± 5 μm
Pelapisan non-sirkularitas:	≤ 3,0 %
Gelar Warp:	≥4 m

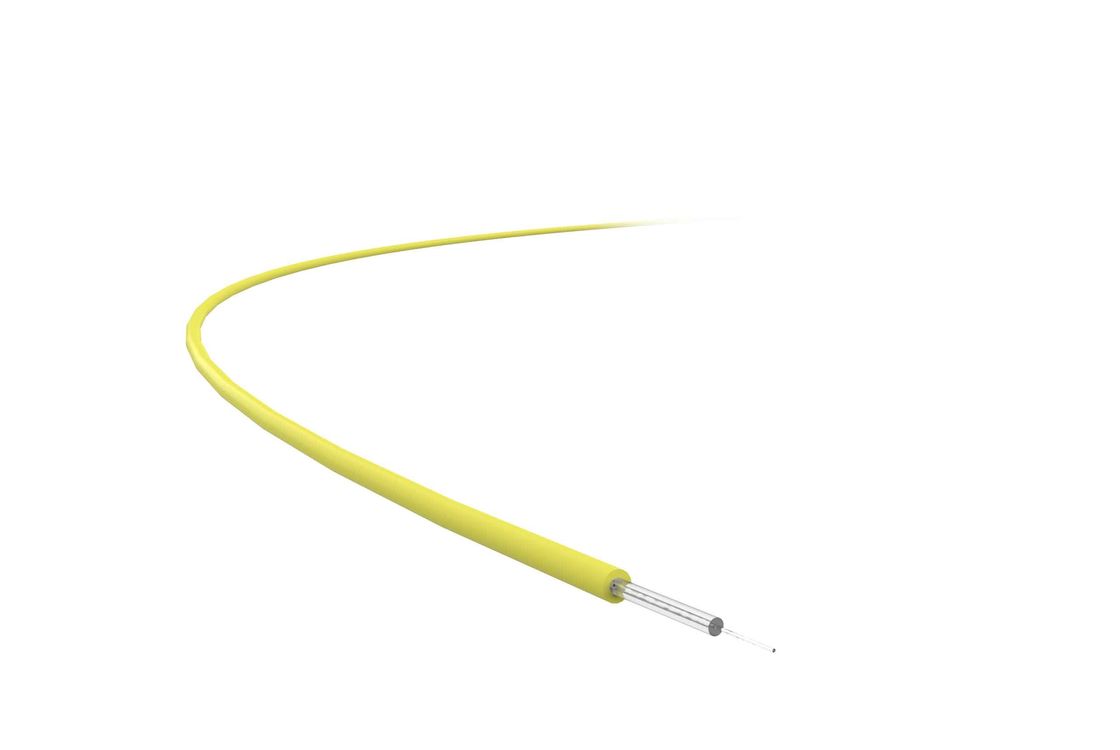

G.657A2 Om4 Single Mode Fiber Bend Jaringan Akses Kabel Serat Tidak Sensitif

Aplikasi produk

Bend serat single-mode tidak sensitif untuk jaringan akses menawarkan semua fitur yang non-dispersi bergeser satu memiliki, dan menikmati kinerja lentur bahkan lebih baik di1260nm-1625nmpanjang gelombang transmisi.

Dalam kondisi bahwa lenturan panjang gelombang yang diperlukan, radius lenturannya adalahdiminimalkan menjadi 7,5 mm,sementara itu tambahanAttenuasi pada panjang gelombang 1625nm adalah 0,8dBSerat ini berlaku untuk berbagai struktur kabel serat optik, terutama untuk kabel buffer ketat dan kabel drop, ideal untuk Fiber to the Home (FTTH) dan Fiber to the Building (FTTB).

Fitur Produk

Bend insensitive single-mode fiber untuk jaringan akses melebihi parameter yang ditentukan dalam Rekomendasi G ITU-T.652.D/G.657.A2 dan standar IEC60973-2-50 B1.3/B6.

Ini berinvestasi dalam teknologi VAD yang menghasilkan profil indeks refraksi serat mode tunggal yang stabil, ukuran geometri yang tepat, dan kinerja lentur yang sangat baik.penyerapan air dihilangkan sekitar 1383nm, menyediakan panjang gelombang transmisi diperluas dari1260nm sampai 1625nm· Kinerja lenturnya yang unggul dapat memenuhi tuntutan khusus pada radius lentur; ini kompatibel dengan serat yang ada di bawah G.652.D Standar; ukuran geometris yang tepat memastikan kehilangan rendah dan splice kekuatan tinggi; apalagi, PMD-nya banyak berkontribusi pada transmisi kecepatan data tinggi jarak jauh dan menengah.

Rincian teknis

Sifat Mekanis	Ketentuan	Satuan	Nilai
Pengujian Ketegangan		%	≥ 1.02
		N	≥ 9.1
		Gpa	≥ 0.704
Kekuatan Pembuangan Lapisan	Nilai puncak Nilai rata-rata tipikal	N N	1.3-8.9
Kekuatan Pembuangan Lapisan	Nilai puncak Nilai rata-rata tipikal	N N	1.9
Kekuatan tarik	Kemungkinan Weibull 50% Kemungkinan Weibull 15%	MPa MPa	≥ 4000
Kekuatan tarik	Kemungkinan Weibull 50% Kemungkinan Weibull 15%	MPa MPa	≥3050
Parameter kelelahan dinamis (Nd)			≥ 20

Kerugian Makrobend	Ketentuan	Satuan	Nilai
10 Lingkaran Φ30mm	1550nm	dB	≥ 0.3
10 Lingkaran Φ30mm	1625nm	dB	≥ 0.1
10 Lingkaran Φ20mm	1550nm	dB	≥ 0.1
10 Lingkaran Φ20mm	1625nm	dB	≥ 0.2
10 lingkaran Φ15mm	1550nm	dB	≥ 0.4
10 lingkaran Φ15mm	1625nm	dB	≥ 0.8

Sifat Optik	Ketentuan	Satuan	Nilai
Atenuasi	1310nm	dB/km	≤ 0.36
	1550nm	dB/km	≤ 0.22
	1383nm	dB/km	≤ 0.35
	1310-1625nm	dB/km	≤ 0.36
Panjang gelombang dispersi nol		nm	1300-1322
Kemiringan dispersi nol		ps/(nm·km)	≤ 0.091
Nilai Tipikal Kemiringan Dispersi Nol		ps/(nm·km)	0.086

Polarization Mode Dispersion (PMD)	Ketentuan	Satuan	Nilai
Satu Serat Max. Nilai		PS/√km	0.2
Nilai Hubungan PMD (M = 20, Q = 0,01%)		PS/√km	0.1
Nilai Tipikal		PS/√km	0.04
Panjang gelombang cut-off λ		nm	≤ 1260
Panjang gelombang cut-off λc		nm	1150-1330
Mode Field Diameter (MFD)	1310nm	μm	8.7±0.4
Mode Field Diameter (MFD)	1550nm	μm	9.8±0.5
Indeks Refraksi Efektif	1310nm		1.4672
Indeks Refraksi Efektif	1550nm		1.4683
Diskontinuitas Attenuasi	1310nm	dB	≤ 0.03
Diskontinuitas Attenuasi	1550nm	dB	≤ 0.03

Sifat Geometri	Ketentuan	Satuan	Nilai
Diameter Lapisan		μm	125 ± 0.7
Non-Circularitas Lapisan		%	≤ 0.8
Penyimpangan konsentrasi inti/lapisan		μm	≤ 0.5
Diameter Lapisan		μm	245 ± 5
Penyimpangan Konsentrisitas Lapisan/Lapisan		μm	≤12
Lapisan Tidak Sirkular		%	≤3.0
Tingkat Warp		m	≥ 4

Sifat Lingkungan	Ketentuan	Satuan	Nilai
Penurunan Ekstra Siklus Suhu	-60°C sampai +85°C	dB/km	≤ 0.05
Penurunan Penuaan Dengan Kelembaban Panas	85°C, RH85%, 30 hari	dB/km	≤ 0.05
Pengurangan Penuaan Dengan Menyelamkan	23°C, 30 hari	dB/km	≤ 0.05
Penurunan Penuaan Dengan Panas Kering	85°C, 30 hari	dB/km	≤ 0.05
