Heavy Armored Fiber Optic Cable Stranded Loose Tube Fiber Cable

Kabel Serat Optik Lapis Baja Berat Terdampar Kabel Serat Tabung Longgar

Produk - Kabel serat optik
  • Cahaya Tinggi

    kabel serat optik tabung longgar terdampar

    ,

    kabel serat optik lapis baja berat

    ,

    kabel serat optik ourdoor

  • Aplikasi
    Di luar ruangan
  • Jenis serat
    Singlemode/Multimode
  • serat no.
    Disesuaikan
  • Ketebalan Jaket
    0,8±0,1/ 1,5
  • Ketebalan Tabung Longgar
    0.28
  • Standar Memenuhi
    YD/T 901-2018; YD/T 901-2018; GB/T 18380.12-2008; GB/T 18380.12-2008;
  • Sabuk Baja
    0,205 ± 0,01
  • Sabuk Aluminium
    0,20±0,01
  • Tempat asal
    Cina
  • Nama merek
    TC
  • Sertifikasi
    UL, RoSH, REACH, CE
  • Nomor model
    GYTA53

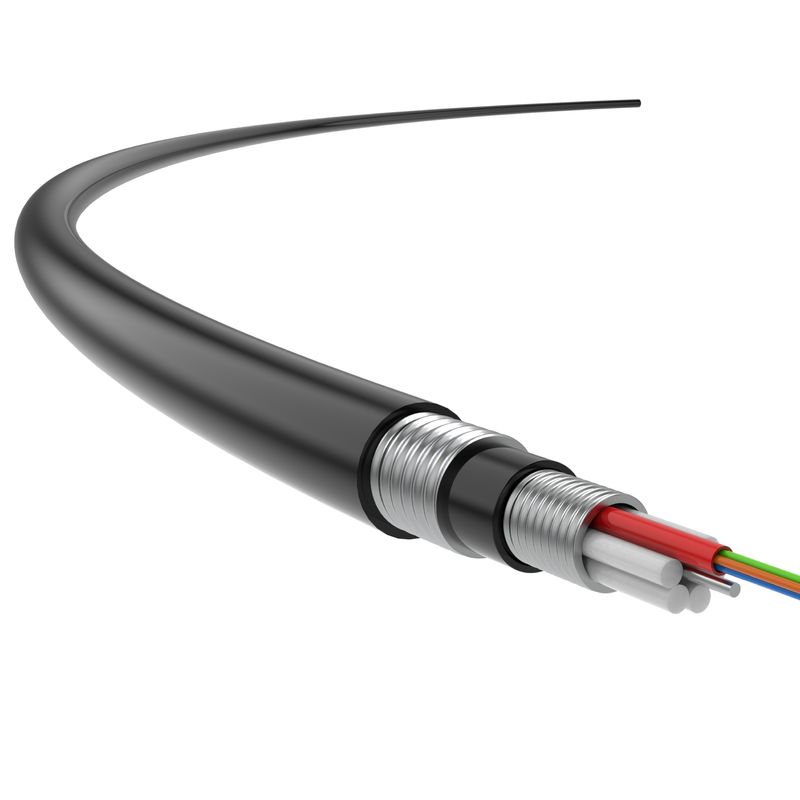

Kabel Serat Optik Lapis Baja Berat Terdampar Kabel Serat Tabung Longgar

  • Heavy Armored Fiber Optic Cable Stranded Loose Tube Fiber Cable
Dapatkan Harga Hubungi sekarang

Kabel Serat Optik Lapis Baja Berat, Kabel Serat Optik Tabung Longgar Terdampar, Kabel Serat Optik Luar Ruangan Aplikasi



Serat Optik Berat Lapis Baja, Kabel Terdampar terutama digunakan untuk koneksi serat luar ruangan serta membangun saluran tulang punggung dan koneksi jembatan penghubung.



Di dalam kabel lapis baja berat serat optik, Serat 250µm (mode tunggal atau multimode) ditempatkan dalam tabung longgar yang terbuat dari bahan poliester modulus tinggi, diisi dengan senyawa tahan air.



Kabel serat optik dipusatkan oleh: anggota kekuatan logam.Untuk beberapa kabel serat optik dengan banyak inti,lapisan PE harus ditambahkan di luar.



Tabung longgar (dan pengisi) terdampar di sekitar anggota kekuatan menjadi inti kabel yang kompak dan melingkar di dalamnya yang diisi dengan komponen tahan air.



baju besi APLditerapkan secara longitudinal dan kemudian jaket bagian dalam polietilen (PE) diekstrusi.Di atas jaket bagian dalam, baju besi PSP juga diterapkan secara longitudinal sebelum jaket luar polietilen (PE) diekstrusi di atasnya.





Fitur Produk



  • Struktur terdampar dirancang untuk kinerja mekanik dan kinerja suhu yang sangat baik;
  • Kabel memiliki 62.5/125 singlemode/multimode, 50/125 multimode, 4-192 core, dan banyak spesifikasi lain yang tersedia;
  • Bahan tabung longgar memiliki ketahanan yang baik terhadap kinerja hidrolisis dan kekuatan tinggi;
  • Tabung longgar diidentifikasi dengan warna untuk konstruksi yang cepat dan benar;
  • Struktur kompak diperlukan untuk mencegah kontraksi tabung longgar;
  • Ada anggota kekuatan pusat yang terbuat dari kawat baja tunggal;
  • Fitur kabel jaket bagian dalam dengan pelindung aluminium bersama dengan jaket bagian luar dengan pelindung baja, sehingga memberikan ketahanan naksir yang tinggi;
  • Ini memberikan ketahanan naksir yang tinggi ditambah dengan kinerja lentur yang sangat baik untuk menghindari dampak dari lingkungan luar;
  • Kabel memenuhi persyaratan yang diatur industri untuk transmisi optik, perlindungan mekanis, dan sifat mudah terbakar.





Standar Aplikasi



YD/T 901-2018;GB/T 18380.12-2008;GB/T 17651;GB/T 17650.2





Kode warna
(2-12 inti) 		1 2 3 4 5 6 7 8 9 10 11 12
Biru jeruk Hijau cokelat Batu tulis putih merah Hitam Kuning Ungu Mawar air





Api
perlawanan		 Standar mudah terbakar untuk kawat tunggal: GB/T 18380.12-
2008		 Standar mudah terbakar untuk kabel yang diikat: GB/T 18380.35-
2008



Jaket: Kelupas kabel sepanjang 50mm, letakkan jaket kosong secara horizontal dan bakar selama 4-5 detik, menggunakan lampu alkohol;setelah sumber api dihilangkan, padam kurang dari 2 detik;
Benang aramid: dibakar menjadi bubuk dan padam segera setelah sumber api dihilangkan







Detail Teknis



  Properti Optik
Jenis Optik
Serat		 redaman Injeksi
Bandwidth (OFL)		 Modal yang Efektif
Bandwidth		 10 Tautan Ethernet
Panjang SX		 min.Radius tikungan
(mm)
1310nm/1550nm 850/1300nm 850nm 850nm 　
Nilai Khas (dB/km) Maks.Nilai (dB/km) MHz·km MHz·km 　 　
SM 9/125 0.36/0.22 0.4/0.3 / / / 16
　 850nm/1300nm 　 　 　 　
　 Nilai khas
(dB/km)		 Maks.Nilai
(dB/km)		 　 　 　 　
MM62.5/125 OM1 3.0/1.0 3.5/1.5 200/500 / / 30
MM50/125 OM2 3.0/1.0 3.5/1.5 500/500 / 150 30
MM50/125 OM3 3.0/1.0 3.5/1.5 1500/500 2000 300 30
MM50/125 OM4 3.0/1.0 3.5/1.5 3500/500 4700 550 30





  Spesifikasi Struktur
Jumlah Core Inti dari Tabung Longgar Anggota Kekuatan Diameter Luar Tabung Longgar Ketebalan Tabung Longgar Sabuk Aluminium Sabuk Baja Ketebalan Jaket (mm) Jaket luar dari Serat Optik (mm)
236 6 1.60*1±0.1 1.60 0,28 0,20±0,01 0,205 ± 0,01 0.8±0.1/≥1.5 11.0±0.3
48～60 12 1.40*1±0.1 1.60 0,28 0,20±0,01 0,205 ± 0,01 11.2±0.3
62～72 12 1.80*1±0.1 1.60 0,28 0,20±0,01 0,205 ± 0,01 11,6±0,3
96 12 2.0/3.3*1±0.2 1.60 0,28 0,20±0,01 0,205 ± 0,01 13,7±0,3
120 12 2.0/4.4*1±0.2 1.60 0,28 0,22±0,01 0,205 ± 0,01 15.0±0.3
144 12 2.0/5.8*1±0.2 1.60 0,28 0,22±0,01 0,205 ± 0,01 16,4±0,3





  Peralatan mekanis
Tidak. Nama Persyaratan
1 Kekuatan Tarik yang Diijinkan, N Jangka pendek 1500
Jangka panjang 600
2 Ketahanan Hancur yang Diizinkan, N/100mm Jangka pendek 1000
Jangka panjang 300
3 Radius Tekuk, mm Statis 10D
Dinamis 20D
