Menyoroti:
UPS Pusat Data
, UPS yang Dipasang di Rak
, UPS 10-90KVA
Jangkauan kekuasaan: |
10-90 kVA |
Metode Operasi: |
3 in 3 out, 3 in single out, 1 in-1 out, konversi ganda online |
Faktor daya masukan: |
＞ 0,99 |
Faktor daya keluaran: |
1 |
Layar: |
Layar Sentuh Berwarna 9 inci |
Frekuensi masukan: |
50/60Hz |
Frekuensi pengenal keluaran: |
50/60Hz |
Antarmuka komunikasi: |
RS232, RS485, kontak kering, kartu SNMP (opsi), shutdown darurat |

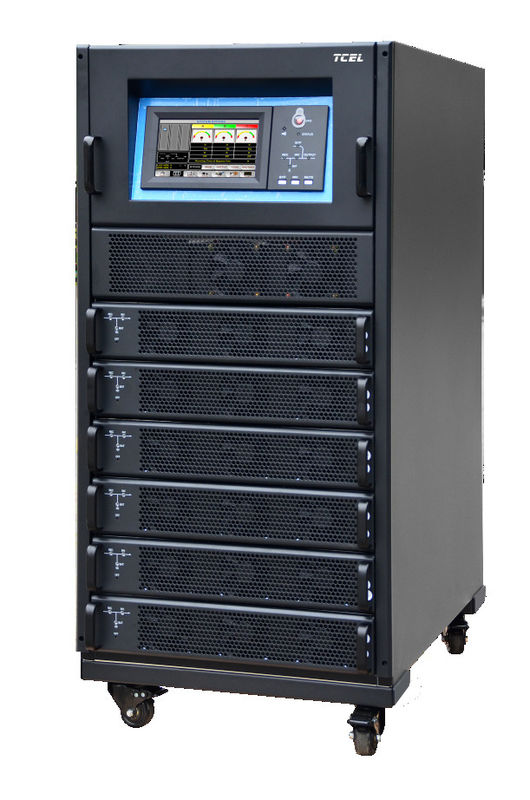

Pusat Data UPS Modular UPS Rack Dipasang 10-90KVA
Aplikasi Produk
TCRM seri daya UPS modular, industri terkemuka, semua produk distribusi daya digital, mengumpulkan teknologi paling canggih dalam elektronik daya dan kontrol otomatis,Dengan demikian menghasilkan perbaikan terobosan dalam keandalan daya, ketersediaan, dan pemeliharaan peralatan penting.
Ini mengintegrasikan fitur teknis dari tipe menara tradisional dengan kebutuhan untuk ruang server modular modern, memastikan desain modular bersama dengan keandalan tinggi dari sistem.
Rentang Daya / Metode Kerja
10-90kVA, 3 dalam 3 keluar, 3 dalam tunggal keluar, 1 dalam 1 keluar (TCRM020/10X, TCRM040/10X, TCRM060/10X), konversi ganda online
Fitur Produk
- Solusi Perlindungan Cerdas
TCRM seri UPS distribusi daya modular memiliki perangkat lunak dan perangkat keras di modul daya dan memiliki sistem di bawah perlindungan.kinerja termal dan sirkuit pendek terjadi, perlindungan yang cepat dan efisien dapat disediakan untuk memastikan keamanan dan keandalan seluruh sistem.
Dengan kontrol digital DSP berkecepatan tinggi 32 bit, sistem komunikasi memperkenalkan teknologi CAN-BUS yang paling canggih, membuat kinerjanya lebih stabil dan lebih aman.
- Perangkat daya inti dengan struktur kemasan terintegrasi dari modul IGBT
UPS modular seri TCRM memiliki paket terintegrasi modul IGBT, sangat meningkatkan keandalan perangkat inti.Ini menghindari aliran yang tidak merata dan tegangan stres yang disebabkan oleh pendekatan paralel IGBT diskrit, dan desain saluran isolasi yang unik secara signifikan meningkatkan kemampuan beradaptasi dengan lingkungan.
- Solusi Pengelolaan Baterai Cerdas
Setiap modul daya memiliki pengisi daya digital bertenaga tinggi yang dibangun secara terpisah, menyediakan 20% kapasitas daya untuk pengisian.untuk manajemen baterai yang sangat baik dan umur baterai yang diperpanjang.
Faktor daya masukan lebih dari 0.99, input harmonik kurang dari 3%, dan efisiensi keseluruhan hingga 95% atau lebih; dan fungsi tidur cerdasnya secara efektif meningkatkan efisiensi seluruh UPS.
- Solusi Manajemen Jaringan Jauh yang Kuat
Kartu manajemen jaringan SNMP memungkinkan untuk pemantauan dan kontrol jarak jauh dari sistem UPS melalui jaringan, dan untuk pemantauan jarak jauh simultan dari beberapa perangkat melalui kotak remote control yang cocok.
- "Ambang Nol" Pemeliharaan
Hal ini dipelihara hanya dalam beberapa menit dan mengadopsi identifikasi otonom dari modul ID tanpa perlu mengatur program secara manual.
Sistem ini dilengkapi dengan cold start dengan baterai untuk power on (untuk 20 kVA/25 kVA/30 kVA/45 kVA/50 kVA power module).
- Modul pemantauan bypass statis hot-swapping
Modul pemantauan dan bypass statis dapat ditukar panas, dengan setiap modul daya dikendalikan dan dioperasikan secara otomatis untuk menghindari kegagalan titik tunggal.
Spesifikasi Teknis
| Model |
TCRM
020/10X |
TCRM
040/10X |
TCRM
060/10X |
TCRM
030/15X |
TCRM
045/15X |
TCRM
090/15X |
| Kapasitas |
20kVA |
40kVA |
60kVA |
30kVA |
45kVA |
90kVA |
| Input Utama |
Koneksi terminal |
tiga fase + N + PE |
| Tegangan Masuk |
380/400/415VAC (Line-Line) 220/230/240VAC (tegangan fase) |
| Frekuensi input |
50/60Hz |
| Faktor Daya |
> 0.99 |
| Tingkat Distorsi Saat Ini |
THDi < 4% |
| Jangkauan Tegangan |
304-478Vac (Line-Line) pada beban penuh; 304V-228Vac (Line-Line) derating linier dari 100% hingga 75% |
| Frekuensi Tegangan |
40-70Hz |
| Baterai |
Tegangan Baterai |
±240VDC (32-44 sel diatur) |
| Daya pengisian |
20%* Daya aktif |
| Keakuratan Tegangan Pengisian |
± 1% |
| Bypass |
Tegangan Bypass |
380V/400V/415V (Line-Line), 220V/230V/240V (Fase Voltage) |
| Jangkauan Tegangan |
Default -20%-+15%; -40%-+25% Opsional |
| Kapasitas Overload |
125% operasi jangka panjang; 130% bertahan selama 10 menit;
150% berlangsung selama 1 menit; 150% > beban berlangsung selama 300ms |
110% operasi jangka panjang;
110% < beban < 130% berlangsung selama 10 menit;
130% < beban < 150% berlangsung selama satu menit;
150% > beban bertahan selama 300ms |
| Output |
Tegangan output nominal |
380/400/415VAC (line-line); 220/230/240VAC (fase tegangan) |
| Frekuensi Nominal |
50/60Hz |
| Faktor Daya Keluar |
1 |
| Keakuratan Tegangan |
1.50% |
| Output Respon Dinamis |
< 5% (20-80%-20% langkah beban) |
| Waktu Pemulihan Dinamis |
< 20 ms (0%-100%-0% langkah beban) |
| Output Total Harmonic Distortion |
< 1% (beban linier), < 5,5% (beban non-linier) |
| Overload Inverter |
102% operasi jangka panjang; 110% transfer ke bypass setelah 1 jam; 125% transfer ke bypass setelah 10 menit;
150% transfer ke bypass setelah 1 menit; > 150% transfer ke bypass setelah 200 ms |
| Keakuratan Frekuensi |
0.10% |
| Jangkauan Pelacakan |
Disesuaikan, ± 0,5Hz-± 5Hz, Default ± 3Hz |
| Kecepatan Pelacakan |
Disesuaikan, 0,5Hz/S-±3Hz/S, Default 0,5Hz/S |
| Rasio puncak |
3:01 |
| Keakuratan Tiga Fase |
120° ± 0,5° |
| Sistem |
Efisiensi |
Modus utama: 95% Max; Modus ekonomi: 98%; Modus baterai: 94.5% |
| Layar |
LCD + LED + layar sentuh berwarna, 9 inci |
| Bahasa |
Cina, Cina tradisional, Inggris, Rusia, Italia, Spanyol, Jerman |
| Peringkat Perlindungan |
IP20 |
| Antarmuka Komunikasi |
RS232, RS485, kontak kering, kartu SNMP (opsional), penutupan darurat |
| Metode Pengkabelan |
Kabel belakang dan bawah, opsional |
Pengkabelan bawah |
Kabel belakang dan bawah, opsional |
Pengkabelan bawah |
| Lingkungan Kerja |
0-40°C (suhu kerja); -25°C~70°C (suhu penyimpanan); 0-95% (tidak ada kondensasi) |
| Kebisingan (dB) / m |
< 56dB |
| Jenis Kabinet |
Kabinet 2 modul |
Kabinet 4 modul |
Kabinet 6 modul |
Kabinet 2 modul |
Kabinet 3 modul |
Kabinet 6 modul |
| Ukuran (W*D*H) (mm) |
Badan Utama |
485*697*398 (7U) |
485*697*575 (11U) |
485*751*1033 (22U) |
485*697*398 (7U) |
485*751*575 (11U) |
485*751*1033 (22U) |
| Badan utama (diletakkan di rak server) |
485*697*308 (7U) |
485*697*485 (11U) |
485*751*928 (21U) |
485*697*308 (7U) |
485*751*485 (11U) |
485*751*928 (21U) |
| Modul |
436*590*85mm (2U) |
| Berat (kg) |
Badan utama (dengan modul) |
73kg |
113kg |
175kg |
73kg |
119kg |
175kg |
| Modul |
15.3kg (PM10X) |
15.5kg (PM15) |
