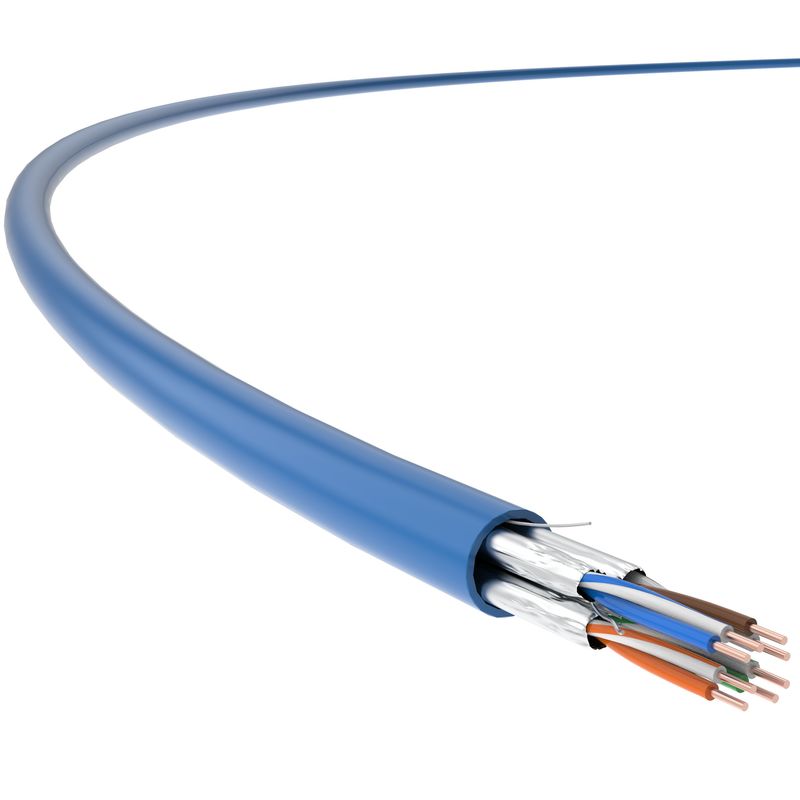

Kabel FTP Cat 6A, Kabel Jaringan Cat 6A, 23AWG BC, Jaket PVC
Kabel Cat 6A, Kabel Jaringan Cat 6A, Kabel Ethernet Cat 6A, Aplikasi Kabel FTP Cat 6A
Hal ini dapat diterapkan dalam kabel horizontal, sebagai bagian dari sistem kabel telekomunikasi yang membentang dari outlet telekomunikasi area kerja ke panel tambalan di ruang distribusi,dan dalam kabel perumahan yang membentang dari outlet telekomunikasi pengguna ke panel tambalan.
Seri U/FTP-11 TC, sistem kabel tertutup Cat 6A, memilikifrekuensi pengujian hingga 600MHZ, lebih tinggi dari kabel Kategori 6A lainnya denganstandar industri 500MHz, terutama berguna untuk menghubungkan server, switch, panel patch, dan perangkat lain di pusat data, serta sistem kabel terstruktur dengan bandwidth tinggi.
Sementara itu, ia mendukungPower Over Ethernet (POE/POE+).
Fitur Produk
TC Cat 6, 23 AWG, U/FTP terlindung kabel dalam ruangan mengadopsi yang sangat baikpelindung aluminium foil untuk setiap pasangan, dioptimalkan untuk sangat meningkatkan indikator teknis, termasuk Attenuation, NEXT, dan ANEXT, yang melebihi parameter yang ditentukan dalam standar GB/T 18015.5 (IEC 61156-5).
Ini sangat bergunadalam beberapa lingkungan elektromagnetik yang kerasdi mana transmisi kabel berkecepatan tinggi dan stabil diperlukan.
Pada saat yang sama, ia bertindak pada persyaratan untuk transmisi tinggi di pusat data, dan kabel terstruktur terstruktur di bangunan baru.
Standar Aplikasi
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Rincian teknis
| Kinerja Transmisi |
Kategori 6A |
TC |
| Frekuensi (MHz) |
4 |
100 |
250 |
300 |
450 |
500 |
600 |
| IL Attenuasi (dB/100M) |
3.5 |
3.8 |
8.4 |
11.2 |
17.8 |
19.4 |
23.1 |
| Near End Crosstalk Attenuation (NEXT, dB) |
101.1 |
104.7 |
105.3 |
103.2 |
110.4 |
95.6 |
96.6 |
| Kekuatan dan PS NEXT (dB) |
98.2 |
99.3 |
100.3 |
99.1 |
102.8 |
93.2 |
92.6 |
| Tingkat yang sama Attenuasi Crosstalk ujung jauh (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Kekuatan ACR-F dan PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Kehilangan Kembali (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Catatan: Nilai yang tercermin dalam tabel di atas biasanya diukur, sesuai dengan IEC 61156-9.
| Spesifikasi Fisik |
| Ukuran konduktor (nilai nominal) |
4×2×0,57 (AWG23)
|
Diameter luar kabel (nominal)
nilai) |
7.5mm
|
Berat (305m, dengan paket,
nilai nominal) |
21kg
|
| Sifat Listrik |
| Resistensi DC (20°C) |
930,8Ω/km
|
| Kapasitas Bumi |
️ 5,6 nF/100m (@ 1kHz) |
| Impedansi Karakteristik 100MHz |
100Ω±15Ω
|
| Kerugian Konversi Transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Delay Skew |
25ns/100m |
| NVP |
69%
|
| Power Over Ethernet (POE) |
Peningkatan Power Over Ethernet di bawah IEEE 802.3at |
| Sifat Mekanis |
| Radius Tekuk Minimal (dinamis) |
30 mm
|
| Radius Lipat Minimal (statis) |
|
| Tegangan Instalasi Maksimal |
100N |
| Kapasitas anti-ekstrusi |
1000N/10cm |
| Kapasitas Anti-Shock |
≥ 10 kali |
| Kisaran suhu instalasi |
-0°C ~ +40°C |
| Kisaran suhu kerja |
-20°C ~ +75°C |
| Kemampuan terbakar (PVC) |
| Ketahanan Api PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| Peringkat kebakaran CM |
UL 1581/ UL 1666
|
| Kemungkinan terbakar (LSZH) |
| Tahan api (dari kawat tunggal) |
GB/T 18380.12 (IEC 60332-1-2) |
| Ketahanan Api (dari kawat berkelompok) |
GB/T 18380.35 (IEC 60332-3-24) |
| Kepadatan Asap |
GB/T 17651 (IEC 61034-1/2) |
| Gas Halogen Berbahaya |
GB/T 17650.1/.2 (IEC 60754-1/2) |
