Kabel Cat 6, Kabel Cat 6 Dalam Ruangan, Kabel Jaringan Cat 6, Kabel Ethernet Cat 6, Kabel UTP Cat 6 Aplikasi
Ini dapat diterapkan dalam pemasangan kabel horizontal, sebagai bagian dari sistem pemasangan kabel telekomunikasi yang memanjang dari outlet telekomunikasi area kerja ke panel patch di ruang distribusi, dan dalam pemasangan kabel perumahan yang memanjang dari outlet telekomunikasi pengguna ke panel patch.
Fitur Produk

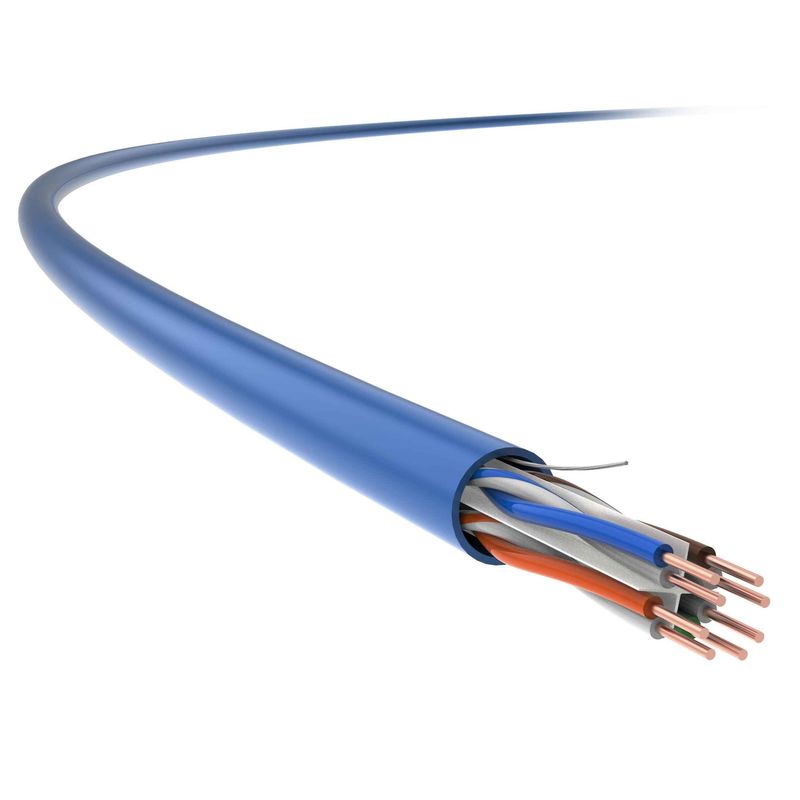

TC's Cat 6, 23 AWG, mengadopsi kabel dalam ruangan tanpa pelindungspline tipe silang yang sangat baik, dioptimalkan untuk menyempurnakan indikator teknis, termasuk Attenuation dan NEXT, yang melebihi parameter yang ditentukan dalam standar GB/T 18015.5 (IEC 61156-5) dan memastikan transmisi kabel berkecepatan tinggi dan stabil.
Pada saat yang sama, ini bekerja pada persyaratan transmisi tinggi di pusat data, dan pemasangan kabel terstruktur di gedung baru.
Standar Aplikasi
TIA/EIA568-C.2
Detail Teknis
Performa Transmisi | Kucing.6 | TC | |||||
Frekuensi (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
Atenuasi IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
Atenuasi Crosstalk Dekat Akhir (NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
NEXT Power dan PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
Atenuasi Crosstalk Jarak Jauh Tingkat Sama (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
Daya ACR-F dan PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
Kerugian Pengembalian (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
Catatan: Nilai yang tercermin dalam tabel di atas biasanya diukur, sesuai dengan IEC 61156-9.
Spesifikasi Fisik | |
Ukuran konduktor (nilai nominal) |
4×2×0,55 (AWG23)
|
Diameter Luar Kabel (nominal nilai) |
6.0mm
|
Berat (305m, dengan paket, nilai nominal) |
13kg
|
Properti Listrik | |
Resistensi DC (20 ℃ ) |
93,8Ω/km
|
Kapasitas Bumi | ≦ 5,6 nF/100m (@1kHz) |
Impedansi Karakteristik 100MHz |
100Ω±15Ω
|
Kerugian Konversi Transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Peralatan mekanis | |
Radius Tikungan Minimum (dinamis) |
24mm
|
Radius Tekukan Minimum (statis) |
48mm
|
Ketegangan Pemasangan Maksimum |
100N
|
Kapasitas Anti-Ekstrusi | 1000N/10cm |
Kemudahan terbakar (PVC) | |
Ketahanan Api PVC | GB/T 18380.12 (IEC 60332-1-2) |
Peringkat Api CM | UL 1581 |
