Cahaya Tinggi
Kabel serat optik dalam ruangan Singlemode
,kabel serat optik dalam ruangan pelindung PSP
,kabel berisi jeli Singlemode Gel
-
AplikasiDalam
-
Jenis seratmode tunggal
-
serat no.disesuaikan
-
Standar MetYD/T 1258.4; ICEA-596; GR-409; IEC 60794; IEC 60331-25
-
Kekuatan Tarik yang Diperbolehkan400/1000
-
Perlawanan Hancur yang Diizinkan1000/3000
-
Radius tikungan20D/10D
-
Warnahitam
-
Tempat asalCina
-
Nama merekTC
-
SertifikasiUL, RoSH, REACH, CE
-
Nomor modelGJFZY53(FR)

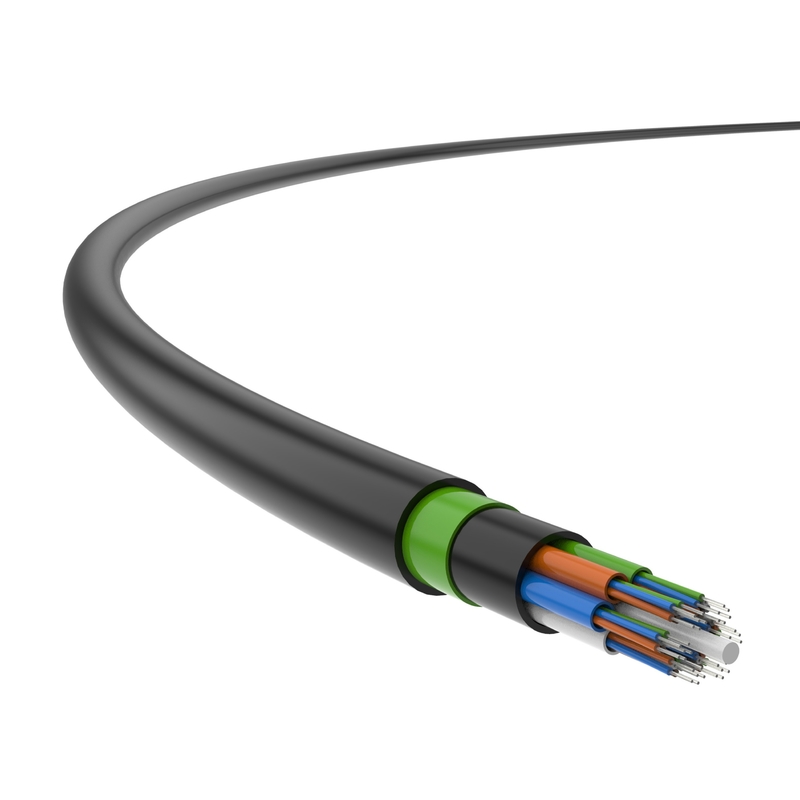

PSP Armor Indoor Fiber Optic Cable Singlemode Gel Jelly Filled Cable
Kabel Serat Optik Berisi Jelly, Kabel Optik Berisi Gel, Kabel Serat Optik Tahan Api, Aplikasi Kabel Serat Optik SM/MM
Kabel Tahan Api Serat Optik dimaksudkan untuk digunakan dalam pemasangan kabel terstruktur dalam ruangan serta koneksi antara perangkat distribusi serat optik luar ruangan dan dalam ruangan.
Di dalam kabel tahan api serat optik GJFZY53,serat 250µmditempatkan dalam tabung longgar yang terbuat dari bahan poliester modulus tinggi, diisi dengan senyawa tahan air.
Kabel serat optik dipusatkan oleh anggota kekuatan non-logam.Untuk beberapa kabel serat optik dengan banyak inti,lapisan PEharus ditambahkan di luar.
Tabung longgar terdampar di sekitar anggota kekuatan menjadi inti kabel yang kompak dan melingkar.Di luar inti, lapisan jaket bagian dalam tahan api diekstrusi.baju besi PSPkemudian diterapkan secara longitudinal sebelum jaket luar polietilen (PE) diekstrusi di atasnya.
Fitur Produk
- Kabel tahan api serat optik memberikan kinerja mekanik yang unggul, kinerja suhu dan ketahanan api;
- Bahan tabung longgar memiliki ketahanan yang baik terhadap kinerja hidrolisis dan kekuatan tinggi;
- Gel khusus diisi di dalam tabung longgar yang penting untuk perlindungan serat optik;
- Kabel serat optik menikmati kerajinan pemrosesan yang ketat dan desain rasional dengan cara ilmiah;
- Jaket terbuat daribahan aluminium-PE.
Standar Aplikasi
YD/T 1258.4;ICEA-596;GR-409;IEC 60794;IEC 60331-25
| Kode warna (2-12 inti) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Biru | Oranye | Hijau | Cokelat | Batu tulis | Putih | Merah | Hitam | Kuning | Ungu | Mawar | air |
| Api perlawanan |
Standar mudah terbakar untuk kawat tunggal: | GB/T 18380.12- 2008 |
Standar mudah terbakar untuk kabel yang diikat: | GB/T 18380.35- 2008 |
|
Jaket: Kupas kabel sepanjang 50mm, letakkan jaket kosong secara horizontal dan bakar selama 4-5 detik, menggunakan lampu alkohol;setelah sumber api dihilangkan, padam kurang dari 2 detik;
|
||||
Detail Teknis
| Properti Optik | ||||||
| Jenis Optik Serat |
redaman | Injeksi Bandwidth (OFL) |
Modal yang Efektif Bandwidth |
10 Tautan Ethernet Panjang SX |
min.Radius tikungan (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Nilai Khas (dB/km) | Maks.Nilai (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Nilai khas (dB/km) |
Maks.Nilai (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | 500/500 | / | 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 | 2000 | 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | 3500/500 | 4700 | 550 | 30 |
| Spesifikasi Struktur | ||||
| Jumlah Serat | Berat (kg/km) | Kekuatan Tarik yang Diizinkan Jangka Panjang/Jangka Pendek, N |
Perlawanan Hancur yang Diizinkan Jangka Panjang/Jangka Pendek, N/100mm |
Radius tikungan Dinamis/Statis, mm |
| 6～36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48～60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
