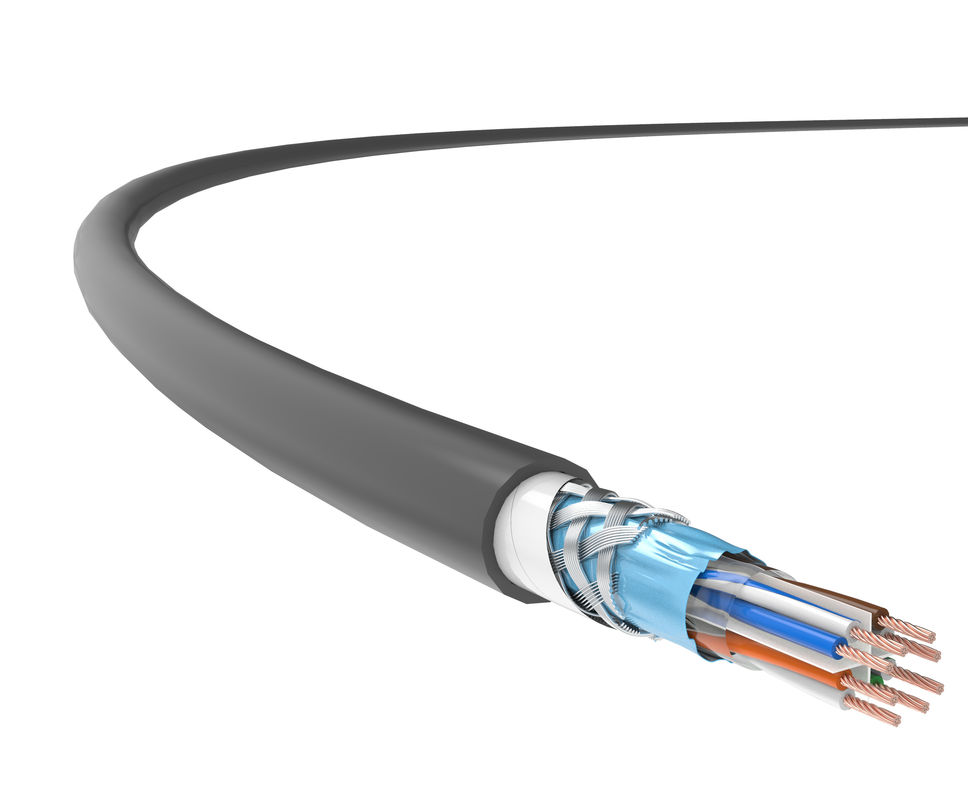

Kabel Cat 6, Kabel Jaringan Cat 6, Kabel Ethernet Cat 6, selubung TPU, aplikasi luar ruangan
Ini dapat diterapkan di lingkungan lapangan yang keras atau lingkungan industri dalam ruangan di mana sifat kabel, seperti abrasi, korosi, ketahanan minyak/cuaca/ozon, gaya tarik, suhu tinggi dan rendah, harus baik.
Fitur Produk
Adopsi kabel taktis Cat 6, 23 AWG, 4-pair berpelindung TCspline tipe silang dan perisai aluminium foil secara keseluruhan, dioptimalkan untuk meningkatkan indikator teknis, termasuk Attenuation, NEXT, dan ANEXT.Jaket TPU uniknya memastikan transmisi data yang sangat efisien bahkan di lapangan, lingkungan industri, dan lingkungan keras lainnya.
Kinerjanya melebihi semua parameter yang ditentukan dalam standar IEC 61156-5.
Dan kabel ini sangat berguna di beberapa lingkungan elektromagnetik yang keras di mana diperlukan transmisi kabel berkecepatan tinggi dan stabil.
Pada saat yang sama, ini memenuhi persyaratan pemasangan kabel terstruktur di gedung baru.
Standar Aplikasi
ISO/IEC 11801
Detail Teknis
Performa Transmisi | Kucing.6 | TC | |||||
Frekuensi (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
Atenuasi IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
Atenuasi Crosstalk Dekat Akhir (NEXT, dB) | 94 | 77.4 | 69.5 | 72.9 | 65.3 | 61.9 | 62.4 |
NEXT Power dan PS NEXT (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
Atenuasi Crosstalk Jarak Jauh Tingkat Sama (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
Daya ACR-F dan PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90,5 | 77 | 73.8 | 70.5 |
Kerugian Pengembalian (RL, dB) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
Catatan: Nilai yang tercermin dalam tabel di atas biasanya diukur, sesuai dengan IEC 61156-9.
Properti Listrik | |
Resistensi DC (20 ℃ ) |
93,8Ω/km
|
Kapasitas Bumi | ≦ 5,6 nF/100m (@1kHz) |
Impedansi Karakteristik 100MHz |
100Ω±15Ω
|
Kerugian Konversi Transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Tunda Kemiringan | 25ns/100m |
Peralatan mekanis | |
Radius Tikungan Minimum (dinamis) |
32mm
|
Radius Tekukan Minimum (statis) |
60mm
|
Ketegangan Pemasangan Maksimum |
150N
|
Kapasitas Anti-Ekstrusi | 1000N/10cm |
Kemudahan terbakar (TPU) | |
Tahan Api TPU | GB/T 18380.12 (IEC 60332-1-2) |
